Elektro-Ape mit Radnabenmotoren

Die italienische Ape ist für die Umrüstung auf Elektroantrieb perfekt geeignet. Meist werden nur kurze Wege mit diesen Fahrzeugen zurückgelegt, d.h. die Reichweite ist von untergeordneter Bedeutung. Die Fahrzeugtechnik ist denkbar einfach und leicht zugänglich, und die Pritsche bietet ausreichend Platz, um Batterien und Elektronik gut geschützt darunter unterzubringen.

Neu an diesem Konzept ist der Einsatz von Radnabenmotoren, der Antrieb sitzt in den Rädern und damit direkt "auf der Straße". Das Getriebe fällt komplett weg und es gibt keinerlei mechanische Verluste bei der Kraftübertragung.

Zwei Radnabenmotoren, wie sie in Elektrorollern Anwendung finden, ersetzen die beiden Hinterräder, und jeder der Motoren wird durch einen eigenen Controller angesteuert. Sowohl die Motoren als auch die Controller sind jeweils baugleich.

Die beiden Controller werden durch dieselben Signale gesteuert (Gasgriff, Rückwärtsschalter, usw), regeln die Motoren aber unabhängig voneinander, so dass ungleiche Belastungen, wie z.B. in einer Kurve, automatisch ausgeglichen werden.

Projektbeschreibung: technisches Prinzip und mechanischer Umbau

Elektrisches Konzept und Schaltplan

Die technische Beschreibung inklusive Schaltplan stellen wir hier als digitales Produkt zur Verfügung. Nach dem Kauf senden wir Ihnen die Dokumentation als pdf-Datei per Mail zu.

Sie erhalten von uns eine vollständige Beschreibung des elektrischen Konzepts, mit Schaltplan und inklusive konkreter Vorschläge zur Auswahl der Bauteile. Unser Konzept kann ohne Änderung umgesetzt werden oder als Hilfestellung dienen bei der Entwicklung eines eigenen Schaltplans.

Die Unterlagen beinhalten:

Konzeptbeschreibung
Auflistung aller Komponenten und Erläuterung ihrer Funktion
Liste geeigneter Bauteile
Schaltplan
Basis-Einstellungen für die Controller

Versandkostenfrei

Sicherheitshinweise: Nur von qualifiziertem Fachpersonal prüfen und umsetzen, Sicherheitsnormen beachten, vor Inbetriebnahme auf Fehler testen

Herstellerangaben: Ingenieurbüro Brummack, Finkenweg 1, D-79312 Emmendingen, tel 07641/9333142, mail info@strom-linie.eu, www.strom-linie.eu

Konzept und Schaltplan für die Elektro-Ape, als pdf-Datei

50,00 €

inkl. MwSt.

verfügbar

Radnabenmotoren Basis-Bausatz

Für interessierte "Selberbauer" haben wir einen Bausatz entwickelt, der die für unser Konzept wesentlichen Teile enthält. Dieser Basis-Bausatz beinhaltet die Motoren, Motor-Controller, Bremse, Motorhalterung und Gasgriff. Zudem erhalten Sie das elektrische Konzept mit Schaltplan, die Einbauanleitung sowie alle technischen Unterlagen der Komponenten. Sollten Sie das elektrische Konzept schon vorab gekauft haben, wird der Kaufpreis erstattet.

Die Umrüstung erfolgt auf eigene Verantwortung!

Durch den Umbau erlischt die bisherige Betriebserlaubnis, das Fahrzeug muss neu vom TÜV abgenommen werden. Wir empfehlen, mit dem TÜV schon im Vorfeld Kontakt aufzunehmen und das Projekt zu besprechen. Die hierfür nötigen technischen Unterlagen finden Sie hier.

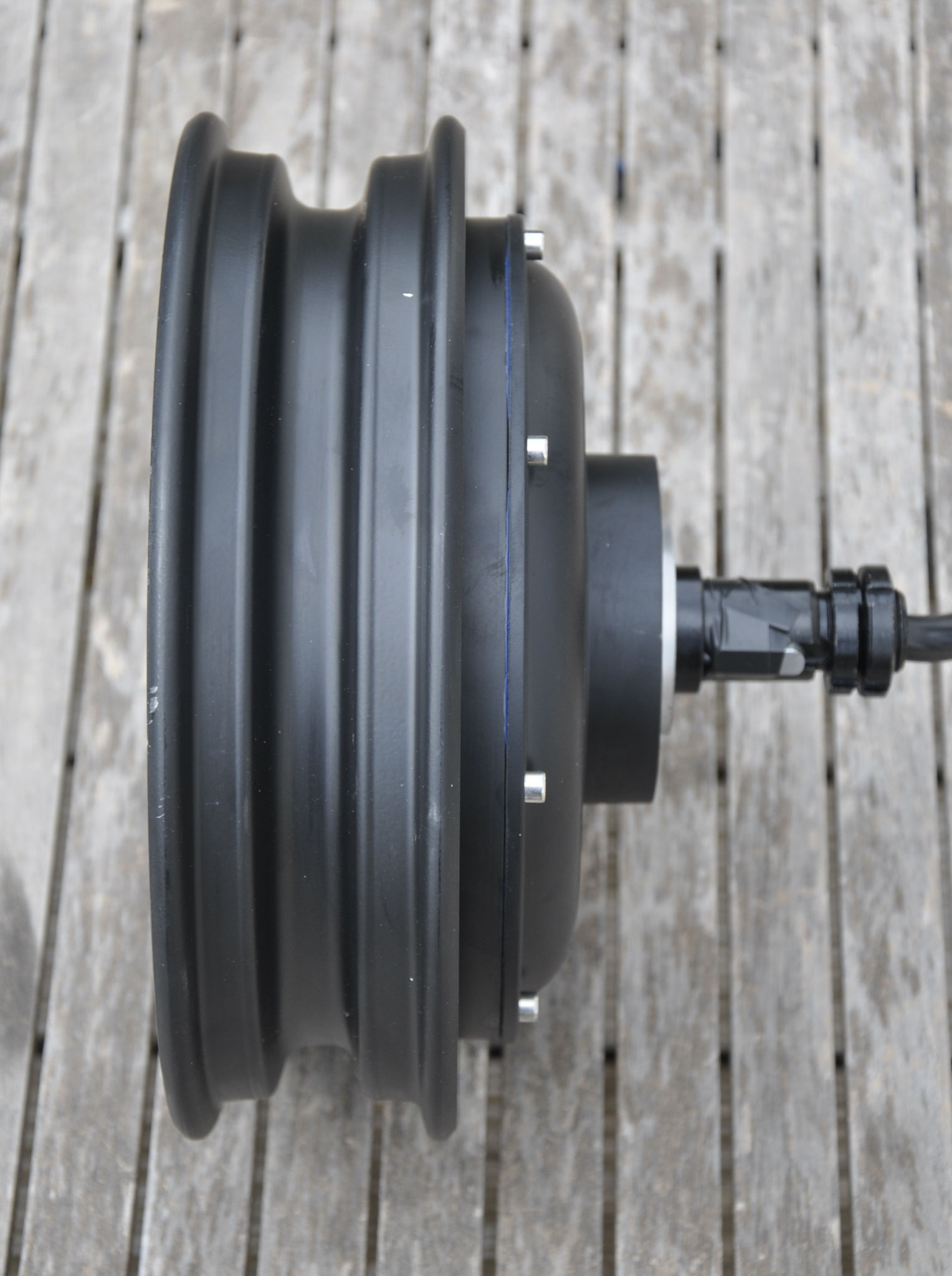

2 Radnabenmotoren 2kW, 72V, mit Bremsscheiben, 10 inch, 14kg, (Spezifikation und Maße)

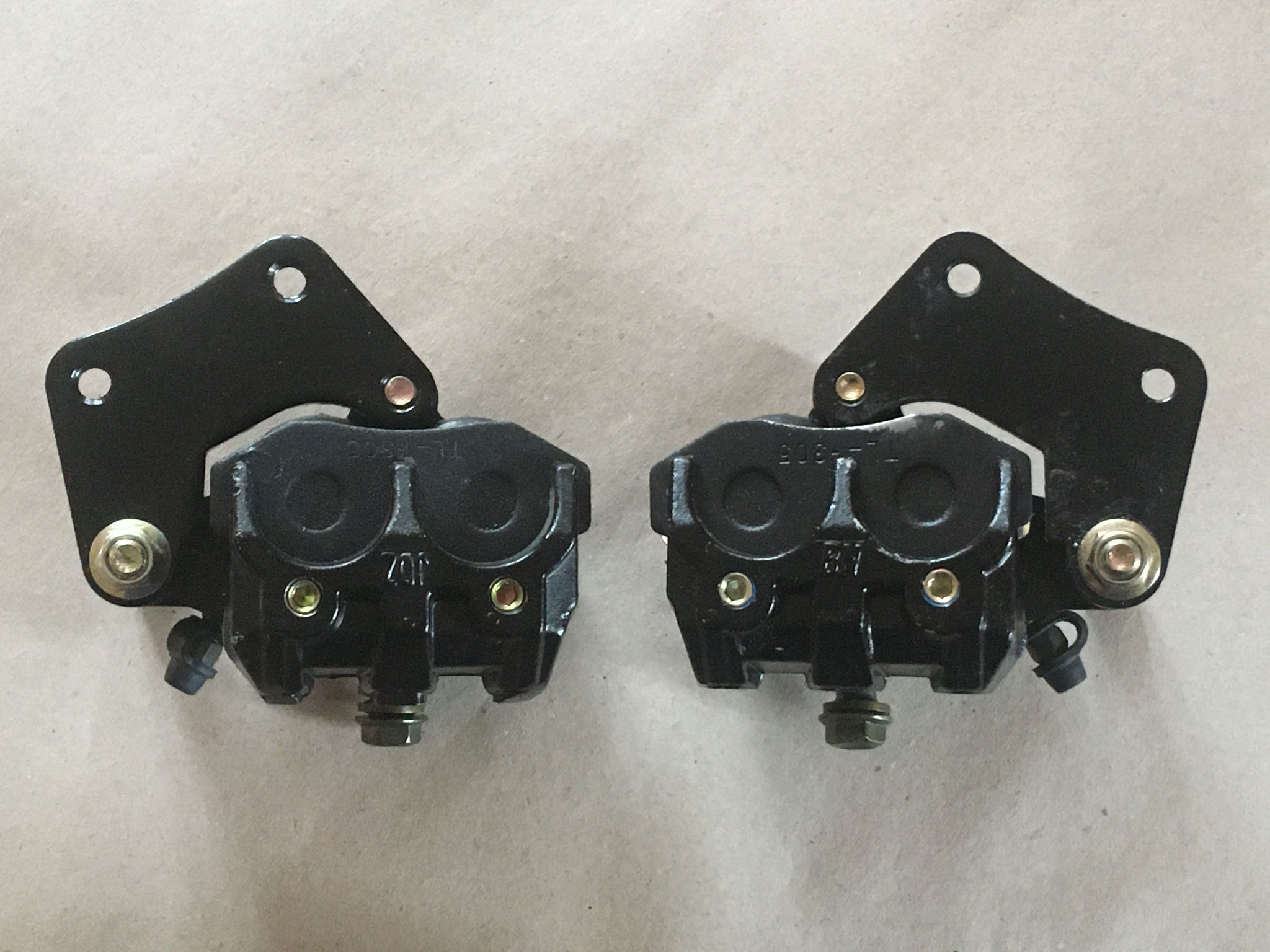

2 Bremssattel links und rechts

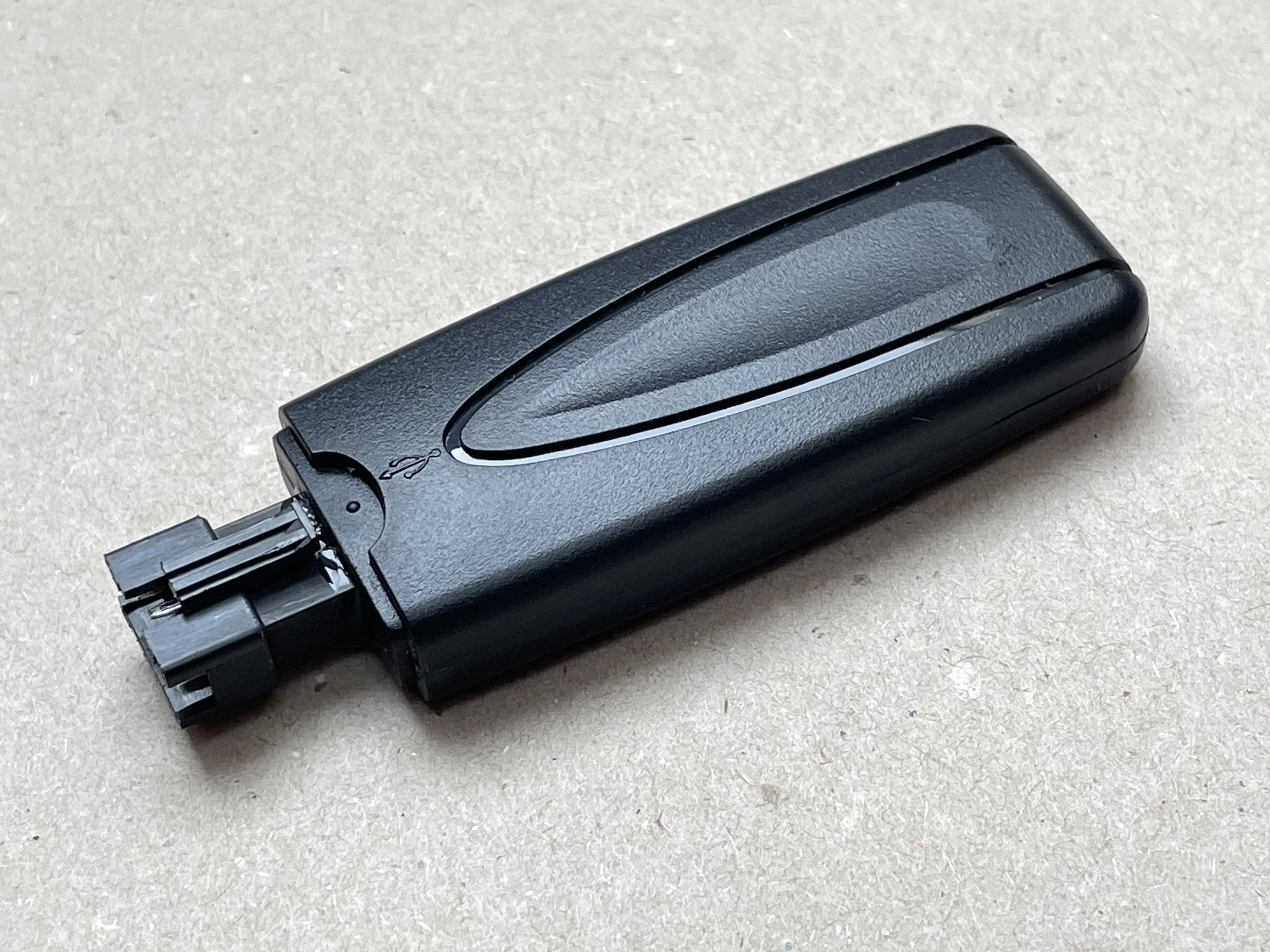

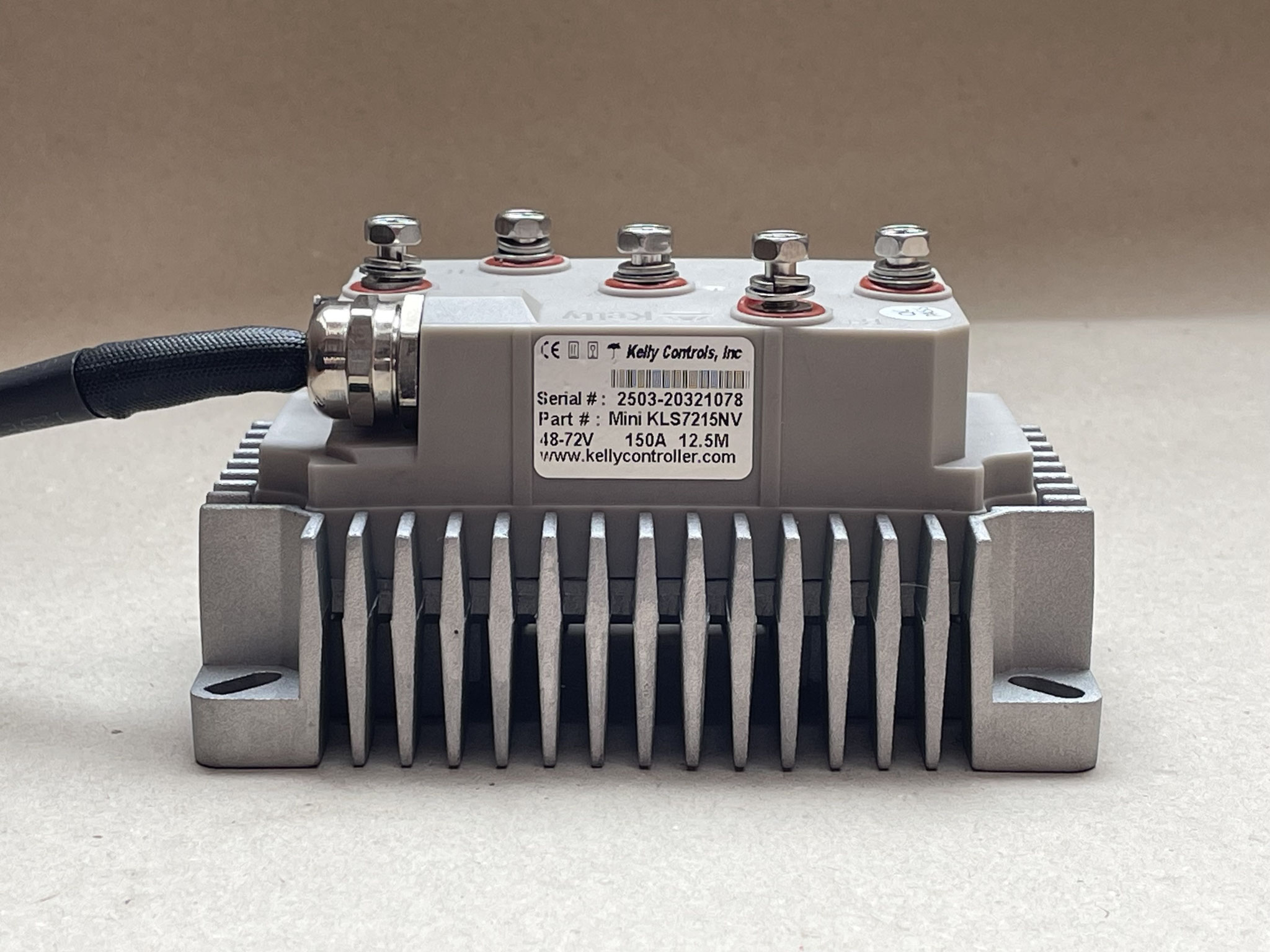

2 Motorcontroller KLS7218N (Datenblatt), ein Bluetooth-Dongle
Gasgriff (ohne Mikroschalter)

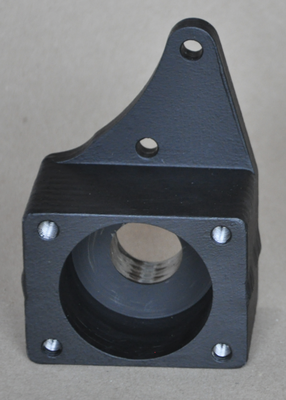

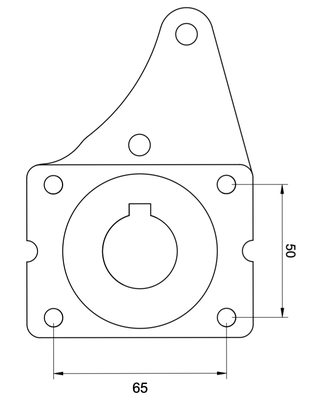

Aufhängung und Motorhalterungen für Radnabenmotoren links und rechts
Als pdf-Datei: elektrisches Konzept inkl Schaltplan, Einbauanleitung, weitere technische Unterlagen

Die Motoren sind keine Lagerware, rechnen Sie mit einer Lieferzeit von ca 8 Wochen.

Lieferung auf Vorkasse

Versand in mehreren Paketen

Sicherheitshinweise: Die Umrüstung erfolgt auf eigene Verantwortung und erfordert eine neue TÜV-Abnahme. Unsachgemäßer Einbau kann Sicherheitsrisiken verursachen. Nur für fachkundige AnwenderInnen geeignet!

Herstellerangaben: Ingenieurbüro Brummack, Finkenweg 1, D-79312 Emmendingen, tel 07641/9333142, mail info@strom-linie.eu, www.strom-linie.eu

2 Motoren, 2 Controller, Bremssystem, Gasgriff, Aufhängung und Motorhalterungen

3.000,00 €

inkl. MwSt.

FAQs - häufig gestellte Fragen zur Elektro-Ape

Weitere Komponenten

Folgende Funktionsgruppen werden zusätzlich zum Basis-Bausatz benötigt:

Akkusatz und BMS, z.B. hier
Ladegerät und DC/DC-Wandler, z.B. Kombigerät Power-Unit KCG7215DX
Bremshebel mit Feststellfunktion, z.B. Quad-Bremshebel
Heizung, z.B. Caldo80/2
Kleinere Bauteile: Sicherungen, Hauptschütz und weitere Relais, Schalter für die Bedienung, Kabel und Zubehör
Gehäuse für Akkus und Elektronik
Bereifung
